płyty grzejne

Precyzyjne płyty grzejne serii PZ

Elektryczne płyty grzejne ze sterowaniem mikroprocesorowym i cyfrowym wyświetlaczem temperatury aktualnej i zadanej.  Zakres regulacji temperatury od 20°C do 300°C (model PZ 28-1: od 20°C do 99,9°C) z rozdzielczością 0,1°C w zakresie do 99,9°C oraz z rozdzielczością 1°C powyżej 100°C. Płyta robocza z anodowanego stopu aluminium charakteryzuje się doskonałą równomiernością temperatury. Urządzenie posiada zabezpieczenie termiczne  ustawiane w zakresie od 50°C do 300°C (w modelu PZ 28-1: od 50°C do 110°C) oraz  regulator mocy grzania (ustawianie w zakresie 10...100%) a także gniazdo niskonapięciowe umożliwiające podłączenie termometru kontaktowego lub przełącznika czasowego.

Dane techniczne:

Model / parametr PZ 28-1 PZ 28-2 PZ 35 PZ 60 PZ 72
Wymiary płyty [mm] 200 x 280 200 x 280 350 x 350 610 x 160 430 x 580
Zakres temperatur [°C] 20...110 20...300 20...300 20...300 20...300
Dokładność ustawiania temperatury [°C] 0,1°C w zakresie do 99,9°C ; 1°C powyżej 100°C
Stałość temperatury [±K] 0,1 0,5 0,5 0,5 0,5
Ogranicznik temp.  [°C] 30...110 50...300 50...300 50...300 50...300
Moc grzania [W] 500 1100 2200 2000 3300
Zasilanie 220...240 V / 50, 60 Hz
Wymiary zewnętrzne [mm] 210 x 300 210 x 300 365 x 365 620 x 200 445 x 595
Wysokość [mm] 135 135 155 155 185
Masa [kg] 7 7 14 12 22
Wyposażenie dodatkowe:

      - Elektroniczny termometr kontaktowy ETS-D5 umożliwiający sterowanie płytą na podstawie
          temperatury ogrzewanego medium (czytaj dalej...)


Precyzyjna płyta grzejna PZ 44 do +450°C

PZ 44 jest płytą grzejną z dokładnym, automatycznym sterowaniem temperaturą w zakresie od 20 do 450°C. Wymagana temperatura jest ustawiana na regulatorze cyfrowym. Rzeczywista temperatura wyświetlana jest w sposób ciągły na wyświetlaczu o wysokości cyfr 13 mm. Płyta może pracować w trzech trybach mocy: 825 W, 1.650 W i 3300 W. Moc każdego trybu pracy może być dokładnie ustawiona w zakresie od 10 do 100%, aby zapobiec przegrzaniu i nadmiernemu przeregulowaniu wskutek zbyt dużej mocy grzewczej. Ogrzewanie w trybach pracy 825 W i 3300 W obejmuje całą powierzchnię płyty. Specjalny tryb pracy 1.650 W podgrzewa tylko prawą stronę płyty. W tym trybie pracy uzyskiwany jest spadek temperatury o ok. 40% mierząc od prawej do lewej krawędzi płyty (wskutek pełzania ciepła). Urządzenie posiada gniazdo niskonapięciowe zlokalizowane z prawej strony, umożliwiające podłączenie termometru kontaktowego, wyłącznika termicznego lub wyłącznika czasowego.

Dane techniczne:

Model / parametr PZ 44/230 PZ 44/400
Wymiary płyty [mm] 440 x 290 440 x 290
Zakres temperatur [°C] 20...450 20...450
Dokładność ustawiania temperatury [°C] 0,1°C w zakresie do 99,9°C ; 1°C powyżej 100°C
Stałość temperatury [±K] 1 1
Moc grzania [W] 3300 3300
Zasilanie 230...240 V / 50, 60 Hz 2 x 400 V, N + PE
Wymiary zewnętrzne [mm] 310 x 475 310 x 475
Wysokość [mm] 205 205
Masa [kg] 26 26
Wyposażenie dodatkowe:

      - Elektroniczny termometr kontaktowy ETS-D5 umożliwiający sterowanie płytą na podstawie
          temperatury ogrzewanego medium (czytaj dalej...)


Precyzyjne płyty grzejne z oddzielnym regulatorem

Precyzyjne płyty grzejne są dostępne także w wersji z oddzielnym regulatorem (kabel od regulatora do płyty ma długość 1,5 m). Dostępne są 3 różne modele regulatorów: regulator nastołowy (2860 SR), regulator do wbudowania w stół roboczy lub tablicę sterowniczą (2860 EB) oraz regulator programowalny (PR 5 SR) stanowiący kompleksowe sterowanie czasowo - temperaturowe płyty grzejnej. Regulator ten jest wyposazony m.in. w 5 segmentowy profil czasowo temperaturowy, możliwość zapamiętania 3 programów użytkownika.

Dane techniczne płyt grzejnych:

Model / parametr  PZ 14  PZ 20 PZ 28-1 PZ 28-2 PZ 35 PZ 60 PZ 72
Wymiary płyty [mm] 140 x 140 200 x 200 200 x 280 200 x 280 350 x 350 610 x 160 430 x 580
Zakres temperatur [°C] 20...350 20...350 20...110 20...350 20...350 20...350 20...350
Dokładność ustawiania temperatury [°C] 0,1°C w zakresie do 99,9°C ; 1°C powyżej 100°C
Ogranicznik temp.  [°C] ----- 100...350 30...110 100...350 100...350 100...350 100...350
Moc grzania [W] 450 800 500 1100 2200 2000 3300
Zasilanie 220...240 V / 50, 60 Hz*
Masa [kg] 2,2 4,0 5,4 5,4 10,8 8,9 21,2
*Płyta PZ 72 dostępna jest także na napięcie 2x400V, N+PE


Dane techniczne regulatorów:

Model / parametr 2860 SR 2860 EB PR 5 SR

Wymiary zewnętrzne
S x W x G [mm]
200 x 65 x 280 215 x 70 x 170 305 x 105 x 200
Zasilanie 220...240 V / 50, 60 Hz
Prąd / moc przełączana 10 A / 2300 W
Długość kabla [m] 1,5
Wysokość wyświetlacza [mm] 14 14 14 / 10
Masa [kg] 2,2 2,2 2,7


Laboratoryjne płyty grzejne serii HD (z regulatorem mocy) oraz serii HT (z regulatorem mocy i termostatem)

Elektryczne płyty grzejne z regulatorem mocy (seria HD) lub z regulatorem mocy i termostatem (seria HT - jak na zdjęciu). Płyta robocza z anodowanego aluminium charakteryzuje się doskonałą równomiernością temperatury. Obudowa urządzenia wykonana jest ze stali nierdzewnej.






Dane techniczne płyt grzejnych HD z regulatorem mocy:

Model / parametr  HD 0  HD 1 HE 1 HD 2 HD 3
Wymiary płyty  S x G [mm] 300 x 300 350 x 350 290 x 440 350 x 500 430 x 580
Maks. temperatura płyty
[°C]
370
Moc grzania [W] 1800 2200 2400 2850 4000
Zasilanie 220...240 V / 50, 60 Hz*
Wymiary zewnętrzne
S x G x W [mm]
312x312x170 358x358x170 308x458x170 364x514x170 442x592x170
Masa [kg] 10 12 13 18 25

*Płyta HD 3 dostępna jest także na napięcie 3x400V, N+PE


Dane techniczne płyt grzejnych HT z regulatorem mocy i termostatem:

Model Wymiary płyty S x G [mm] Zakres temp. [°C] Moc grzania [W] Zasilanie Wymiary zewn. SxGxW [mm] Masa
[kg]
HT 01 312 x 312 30 ... 110 1150 230V, 50Hz 312x312x170 11
HT 02 50 ... 300 1800 230V, 50Hz
HT 03 130 ... 370 1800 230V, 50Hz
HT 11 350 x 350 30 ... 110 1150 230V, 50Hz 358x358x170 13
HT 12 50 ... 300 2200 230V, 50Hz
HT 13 130 ... 370 2200 230V, 50Hz
TH 11 290 x 440 30 ... 110 1650 230V, 50Hz 308x458x170 14
TH 12 50 ... 300 2400 230V, 50Hz
TH 13 130 ... 370 2400 230V, 50Hz
HT 21 350 x 500 30 ... 110 1800 230V, 50Hz 364x514x170 19
HT 22 50 ... 300 2850 230V, 50Hz
HT 23 130 ... 370 2850 230V, 50Hz
HT 31 430 x 580 30 ... 110 2000 230V, 50Hz 442x592x170 26
HT 32-230 50 ... 300 4000 230V, 50Hz
HT 32-400 50 ... 300 4000 3x400V, N+PE
HT 33-230 130 ... 370 4000 230V, 50Hz
HT 33-400 130 ... 370 4000 3x400V, N+PE
HB 110 610 x 160 30 ... 110 1000 230V, 50Hz 618x200x170 11
HB 300 50 ... 300 2000 230V, 50Hz

Płyty grzejne z ceramiczną powierzchnią roboczą CERAN

Elektryczne płyty grzejne o dużej sprawności z ceramiczną powierzchnią roboczą charakteryzującą się wysoką odpornością  na działanie kwasów i  innych środków chemicznych. Regulator temperatury współpracuje z elektronicznym czujnikiem temperatury  typu NiCr-Ni. Czas nagrzewania powierzchni płyty do temperatury 500°C wynosi około 8 minut.





Dane techniczne:

Model / parametr 4 A 11 A 22 A 33 A 44 A
Wymiary płyty [mm] 430 x 140 280 x 280 280 x 430 430 x 430 580 x 430
Zakres regulacji temperatury [°C] 50 ... 500
Moc grzania [W] 1500 2000 3000 4400 5700
Zasilanie 220...240 V / 50, 60 Hz 3x400V, N+PE
Wymiary zewnętrzne
S x G x W [mm]
440x300x100 290x410x100 290x560x100 440x560x100 590x560x100
Masa [kg] 5 5,5 6,5 9 11,5

Płyty grzejne z ceramiczną powierzchnią roboczą CERAN - wersja     z oddzielnym regulatorem

Elektryczne płyty grzejne o dużej sprawności z ceramiczną powierzchnią roboczą charakteryzującą się wysoką odpornością  na działanie kwasów i  innych środków chemicznych. Regulator temperatury współpracuje z elektronicznym czujnikiem temperatury  typu NiCr-Ni. W tej wersji regulator został odseparowany od płyty grzejnej, co pozwala ochronić go przed zalaniem lub uszkodzeniem. Długość kabla łączącego płytę grzejną i regulator wynosi 1,3m.
Dane techniczne:

Model / parametr 4 SR 11 SR 22 SR 33 SR 44 SR
Wymiary powierzchni grzejnej [mm] 430 x 140 280 x 280 280 x 430 430 x 430 580 x 430
Zakres regulacji temperatury [°C] 50 ... 500
Moc grzania [W] 1500 2000 3000 4400 5700
Zasilanie 220...240 V / 50, 60 Hz 3x400V, N+PE
Wymiary zewnętrzne płyty
S x G x W [mm]
440x180x100 290x290x100 290x440x100 440x440x100 590x440x100
Masa [kg] 5 5,5 6,5 9 11,5

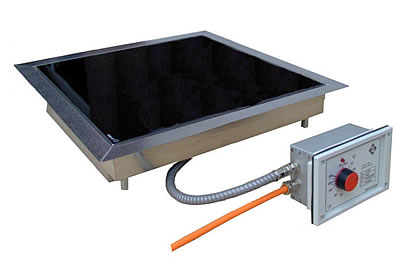

Płyty grzejne z ceramiczną powierzchnią roboczą CERAN - wersja   do wbudowania

Elektryczne płyty grzejne o dużej sprawności z ceramiczną powierzchnią roboczą w wersji do wbudowania. Kabel łączący płytę z regulatorem zabezpieczony jest metalowym oplotem ochronnym. Długość kabla wynosi 0,65m.





Dane techniczne:

Model / parametr 11 EB-R 22 EB-R 33 EB-R 44 EB-R
Wymiary powierzchni grzejnej [mm] 280 x 280 280 x 430 430 x 430 580 x 430
Zakres regulacji temperatury [°C] 50 ... 500
Moc grzania [W] 2000 3000 4400 5700
Zasilanie 220...240 V / 50, 60 Hz 3x400V, N+PE
Wymiary zewnętrzne płyty
S x G x W [mm]
350x350x100 350x500x100 500x500x100 650x500x100
Masa [kg] 5,5 6,5 9 11,5

Płyty grzejne SH5C30.30, SH7C40.40

Niedrogie elektryczne płyty grzejne z powierzchnią aluminiową i elektronicznym regulatorem oraz cyfrowym wyświetlaczem temperatury.







Dane techniczne:

Model / parametr SH5C30.30 SH7C40.40
Wymiary powierzchni grzejnej [mm] 300 x 300 400 x 400
Temperatura maksymalna [°C] 350
Moc grzania [W] 1200 2000
Zasilanie 220...240 V / 50, 60 Hz

Płyta grzejna SH9C60

Niedroga elektryczna płyta grzejna z powierzchnią aluminiową i elektronicznym regulatorem oraz cyfrowym wyświetlaczem temperatury.







Dane techniczne:

Model / parametr SH9C60
Wymiary powierzchni grzejnej [mm] 400 x 600
Temperatura maksymalna [°C] 350
Moc grzania [W] 3000
Zasilanie 220...240 V / 50, 60 Hz

Płyta grzejna RC

Niedroga elektryczna płyta grzejna z powierzchnią aluminiową i analogowym ustawianiem temperatury.  Płyta charakteryzuje się odporną chemicznie i mechanicznie obudową oraz powierzchnią grzewczą zapewniajacą równomierny rozkład temperatury.







Dane techniczne:

Model / parametr RC
Średnica powierzchni grzejnej [mm] 155
Temperatura maksymalna [°C] 370
Moc grzania [W] 600
Masa [kg] 1,4
Zasilanie 230 V / 50, 60 Hz
Wyposażenie dodatkowe:

      - Podkładka aluminiowa na kolbę okrągłodenną 250 ml;
        - Podkładka aluminiowa na kolbę okrągłodenną 500 ml;
        - Podkładka aluminiowa na kolbę okrągłodenną 1000 ml.

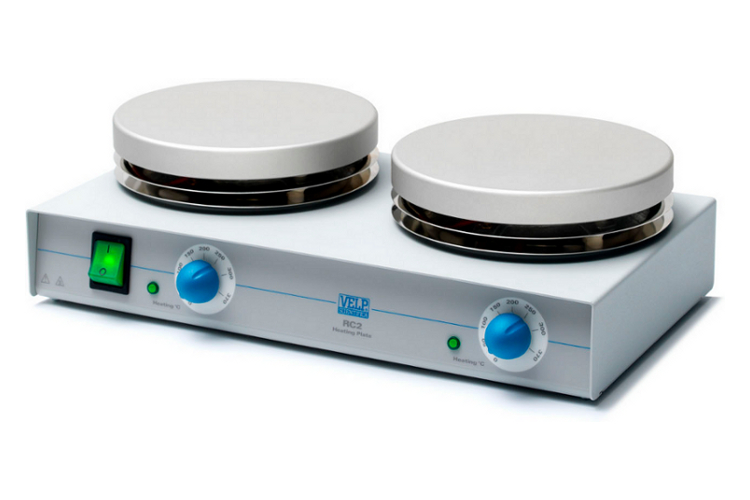

Płyta grzejna RC2, dwustanowiskowa

Niedroga elektryczna płyta grzejna dwustanowiskowa z powierzchnią aluminiową i analogowym ustawianiem temperatury. Płyta charakteryzuje się odporną chemicznie i mechanicznie obudową oraz powierzchnią grzewczą zapewniajacą równomierny rozkład temperatury.




Dane techniczne:

Model / parametr RC2
Średnica powierzchni grzejnych [mm] 155
Temperatura maksymalna [°C] 370
Moc grzania [W] 1200
Masa [kg] 3,3
Zasilanie 230 V / 50, 60 Hz
Wyposażenie dodatkowe:

      - Podkładka aluminiowa na kolbę okrągłodenną 250 ml;
        - Podkładka aluminiowa na kolbę okrągłodenną 500 ml;
        - Podkładka aluminiowa na kolbę okrągłodenną 1000 ml.


Płyta grzejna REC z powierzchnią ceramiczną

Niedroga elektryczna płyta grzejna z powierzchnią ceramiczną i elektronicznym regulatorem oraz wyświetlaczem temperatury. Płyta charakteryzuje się odporną chemicznie i mechanicznie obudową oraz ceramiczną powierzchnią grzewczą w kolorze białym zapewniajacą wysoką odporność chemiczną i równomierny rozkład temperatury.






Dane techniczne:

Model / parametr REC
Wymiary powierzchni grzejnej [mm] 180 x 180
Temperatura maksymalna [°C] 550, cyfrowy wyświetlacz temperatury
Moc grzania [W] 800
Masa [kg] 3,3
Zasilanie 230 V / 50, 60 Hz
Wyposażenie dodatkowe:

      - Podkładka aluminiowa na kolbę okrągłodenną 250 ml;
        - Podkładka aluminiowa na kolbę okrągłodenną 500 ml;
        - Podkładka aluminiowa na kolbę okrągłodenną 1000 ml.
